串行I/O

PSX有个8针的适配器，使用非标准的协议传输和接收。针定义如图：

端口速度可以达到256Kbps，通常是使用56K。如果有连接问题，端口会尝试重连接，但是不会因速度低而后退。连接电缆如下所示。

1	<->	4
2	空
3	<->	6
4	<->	1
5	<->	8
6	<->	3
7	<->	7
8	<->	5

并行口I/O

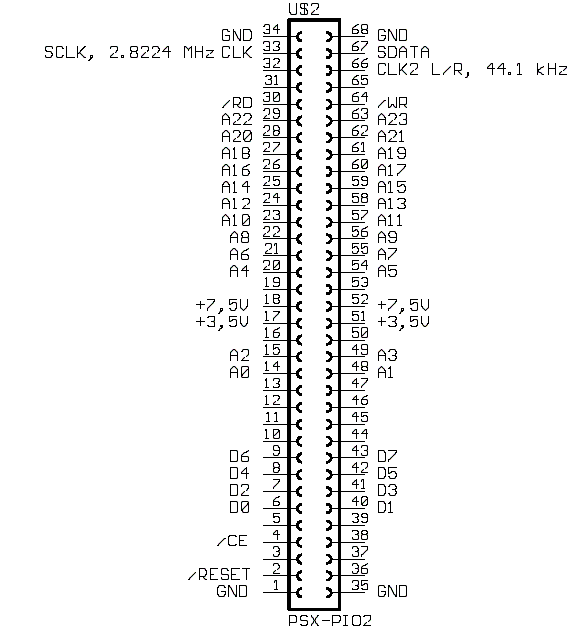

并行口是一个伪名称，实际是一个扩张端口。任何连接到这个端口的设备会访问到内部总线的所有东西。PIO端口位于0x1F00_0000-0x1F00_FFFF。下图是PIO的针图。
